Hệ thống lò hơi công nghiệp có chức năng chính là chuyển hóa năng lượng từ quá trình đốt nhiên liệu thành nhiệt năng, sau đó truyền nhiệt năng này cho nước để tạo ra hơi nước phục vụ mục đích sản xuất hoặc phát điện. Quá trình chuyển hóa này diễn ra ở áp suất và nhiệt độ cao.
Thiết bị áp lực lò hơi là thuật ngữ chỉ những bộ phận hoặc toàn bộ cấu trúc của lò hơi được thiết kế để chứa hoặc vận chuyển môi chất (nước, hơi nước) ở áp suất cao hơn áp suất khí quyển trong điều kiện vận hành. Các bộ phận này phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt về thiết kế, vật liệu, chế tạo, lắp đặt và kiểm định.
Sự khác biệt cơ bản giữa thiết bị áp lực và các bộ phận khác của lò hơi (như khung đỡ, vỏ bọc cách nhiệt, hệ thống cấp nhiên liệu) nằm ở khả năng chịu đựng áp suất làm việc. Các bộ phận không chịu áp lực chỉ có vai trò hỗ trợ cấu trúc hoặc phục vụ các chức năng phụ trợ mà không trực tiếp chịu tải áp suất cao của môi chất.
Việc quản lý an toàn cho thiết bị áp lực lò hơi là cực kỳ quan trọng vì tiềm ẩn nguy cơ tai nạn nghiêm trọng nếu xảy ra sự cố mất kiểm soát áp suất hoặc hư hỏng cấu trúc.
Để hiểu rõ về thiết bị áp lực lò hơi, chúng ta cần đi sâu vào cấu tạo của các bộ phận chính cấu thành hệ thống chịu áp.
Vị trí: Thường nằm ở phía trên cùng của lò hơi ống nước.
Chức năng: Là nơi chứa hỗn hợp hơi và nước nhận từ các dàn ống sinh hơi, thực hiện quá trình tách hơi ra khỏi nước. Nước sạch sau tách sẽ quay trở lại chu trình tuần hoàn, còn hơi nước bão hòa được dẫn đi sử dụng hoặc qua bộ quá nhiệt. Bao hơi cũng là nơi nhận nước cấp vào lò và chứa các thiết bị an toàn, đo lường như van an toàn, áp kế, ống thủy sáng.
Cấu tạo: Là một bình hình trụ bằng thép chịu áp lực cao, có các cửa nối để liên kết với dàn ống nước xuống, dàn ống sinh hơi, ống cấp nước, ống hơi chính và các thiết bị phụ trợ.
Vật liệu: Thường là thép hợp kim chịu áp lực và nhiệt độ cao chuyên dụng cho chế tạo bình chịu áp lực.
Lưu ý kinh nghiệm: Bao hơi là bộ phận có khối lượng và kích thước lớn, chịu áp lực và nhiệt độ biến động. Cần kiểm tra kỹ các mối hàn, tình trạng ăn mòn bên trong và bên ngoài, đặc biệt tại khu vực đường hàn và các cửa nối. Cặn bẩn có thể tích tụ ở đáy bao hơi hoặc trên các bộ phận tách hơi.
Vị trí: Thường nằm ở phía dưới cùng của lò hơi ống nước.
Chức năng: Thu gom nước từ dàn ống nước xuống và là nơi bắt đầu của các dàn ống sinh hơi đi lên. Balô nước cũng là nơi lắng đọng cặn bẩn trong nước lò, có van xả đáy để loại bỏ các chất rắn này.
Cấu tạo: Bình hình trụ bằng thép chịu áp lực, có các cửa nối với dàn ống nước xuống, dàn ống sinh hơi và van xả đáy.
Vật liệu: Tương tự bao hơi, sử dụng thép chịu áp lực.
Lưu ý kinh nghiệm: Balô nước là nơi tập trung cặn bẩn, do đó cần thực hiện xả đáy định kỳ và kiểm tra tình trạng ăn mòn, lắng đọng cặn trong quá trình bảo trì.
Dàn ống sinh hơi (lò hơi ống nước): Nước lưu thông bên trong các ống này và được đốt nóng từ bên ngoài bởi khói nóng. Các ống này chịu áp lực làm việc của môi chất bên trong.
Ống lửa (lò hơi ống lửa): Khói nóng đi bên trong các ống này, truyền nhiệt ra nước bao bọc bên ngoài thân lò. Bản thân các ống lửa chịu áp lực nén từ bên ngoài (áp suất nước lò) và thân lò chịu áp suất hơi nước bên trong.
Chức năng: Là bề mặt truyền nhiệt chính, nơi nước nhận nhiệt năng và bốc hơi thành hơi nước.
Cấu tạo: Các ống thép đúc hoặc hàn đặc biệt chịu áp lực và nhiệt độ cao, có thể được bố trí theo nhiều hình dạng khác nhau.
Vật liệu: Thép cacbon hoặc thép hợp kim, tùy thuộc vào nhiệt độ và áp suất làm việc.
Lưu ý kinh nghiệm: Các ống này rất dễ bị cáu cặn bám bên trong (lò ống nước) hoặc bám bụi tro, xỉ bên ngoài (lò ống nước) hoặc bên trong (lò ống lửa), gây giảm hiệu quả truyền nhiệt và nguy cơ quá nhiệt vật liệu, dẫn đến phồng, nổ ống. Ăn mòn cũng là vấn đề thường gặp.
Vị trí: Kết nối các đầu của dàn ống sinh hơi hoặc ống lửa.
Chức năng: Thu gom hoặc phân phối môi chất (nước, hỗn hợp hơi-nước, hơi quá nhiệt) từ hoặc đến các dàn ống. Các bình góp này cũng là bộ phận chịu áp lực trực tiếp.
Cấu tạo: Thường là ống thép dày, đường kính lớn hơn các ống sinh hơi/ống lửa, có nhiều cửa nối.
Vật liệu: Thép chịu áp lực.
Lưu ý kinh nghiệm: Các mối hàn nối ống vào bình góp là điểm cần kiểm tra cẩn thận.

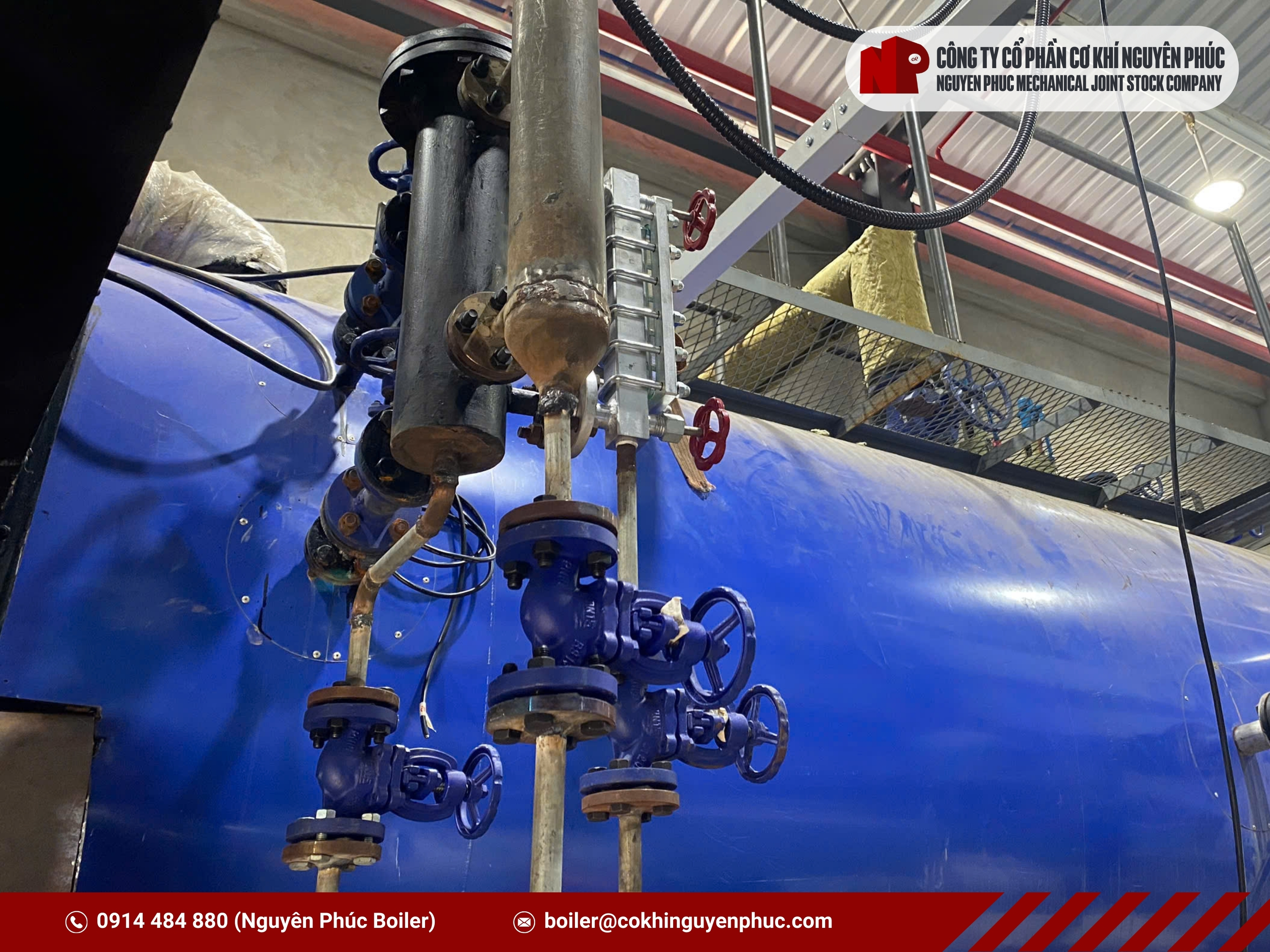

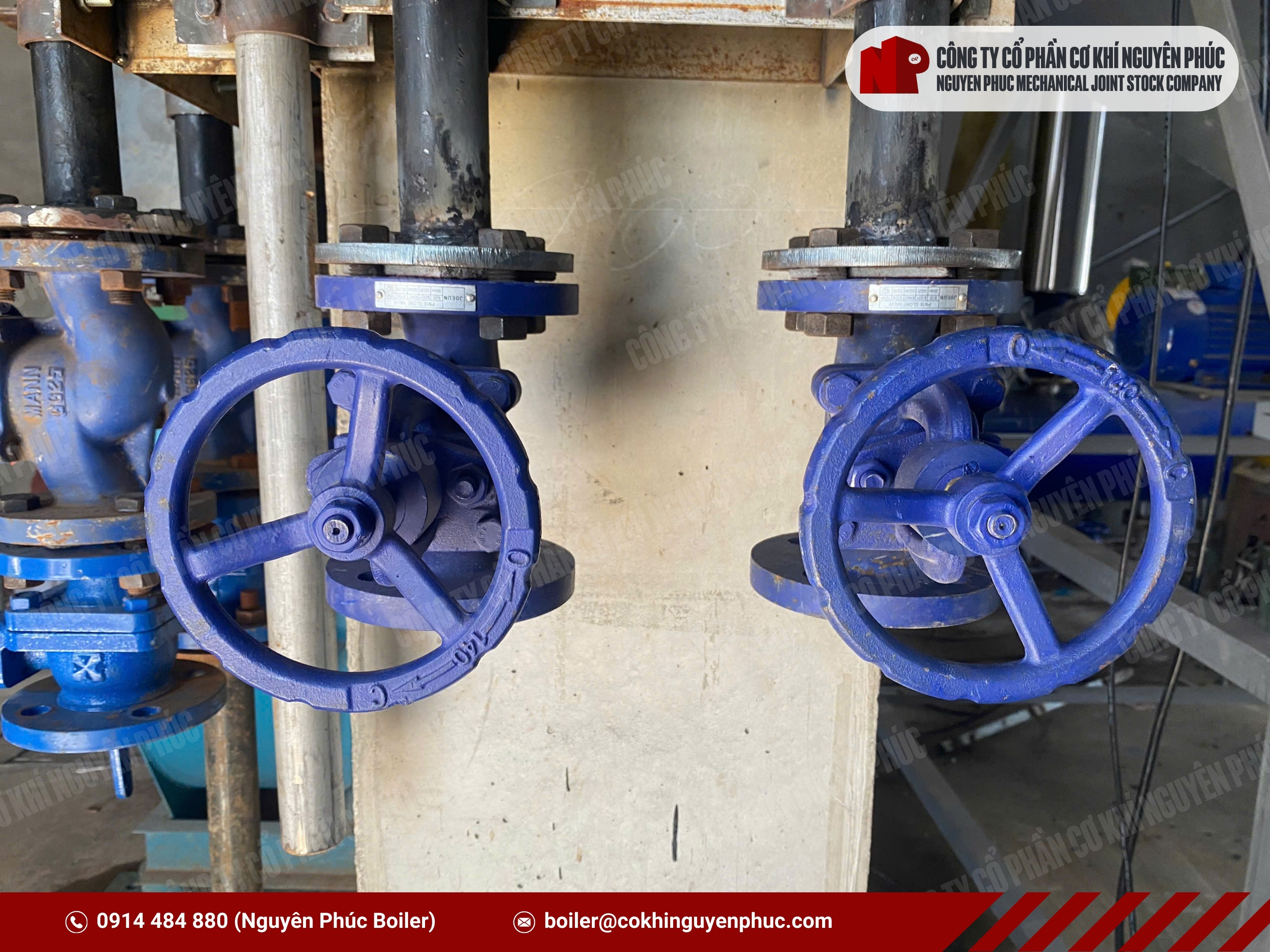

Van an toàn (Safety Valve): Thiết bị bảo vệ quan trọng nhất. Tự động xả hơi ra ngoài khi áp suất trong lò vượt quá giới hạn cho phép, ngăn ngừa nổ lò. Van an toàn phải được kiểm định định kỳ và niêm chì áp suất hoạt động theo quy định.
Van chặn hơi chính (Main Steam Stop Valve): Nằm trên đường ống hơi chính ra khỏi lò, dùng để đóng/mở dòng hơi cấp cho phụ tải.
Van cấp nước (Feed Water Valve): Điều chỉnh lượng nước cấp vào lò.
Van xả đáy (Blowdown Valve): Dùng để xả cặn bẩn tích tụ trong balô nước hoặc bao hơi.
Vật liệu: Thường là thép đúc hoặc rèn chịu áp lực và nhiệt độ cao.
Lưu ý kinh nghiệm: Tất cả các van chịu áp lực phải được kiểm tra định kỳ về tình trạng hoạt động, độ kín và ăn mòn. Đặc biệt chú ý đến Van an toàn – sự cố của van này có thể dẫn đến hậu quả thảm khốc.
Bao gồm các đường ống dẫn hơi chính, đường ống nước cấp, đường ống xả đáy từ lò hơi đến các vị trí đấu nối khác trong hệ thống. Các đường ống này và các phụ kiện (cút, tê, giảm, mặt bích, bulông) đều là thiết bị áp lực và phải tuân thủ tiêu chuẩn.
Vật liệu: Thép đúc hoặc hàn chuyên dụng cho đường ống áp lực, phù hợp với điều kiện làm việc (áp suất, nhiệt độ).
Lưu ý kinh nghiệm: Kiểm tra kỹ các mối hàn, mặt bích và bulông xem có bị rò rỉ, ăn mòn hay không.
Thiết bị áp lực lò hơi có thể được phân loại theo nhiều tiêu chí, chủ yếu dựa vào đặc điểm kỹ thuật và mục đích sử dụng:
Đây là cách phân loại phổ biến và quan trọng nhất liên quan đến yêu cầu kỹ thuật và an toàn.
Áp suất thấp: Thường dưới 15 bar, sử dụng cho mục đích sưởi ấm, nước nóng công nghiệp. Yêu cầu kỹ thuật và an toàn đơn giản hơn.
Áp suất trung bình: Từ 15 đến 40 bar, phổ biến trong nhiều ngành công nghiệp.
Áp suất cao: Trên 40 bar, thường dùng cho các nhà máy phát điện công suất lớn hoặc các quy trình công nghiệp đặc biệt. Yêu cầu về thiết kế, vật liệu, chế tạo và vận hành cực kỳ nghiêm ngặt.

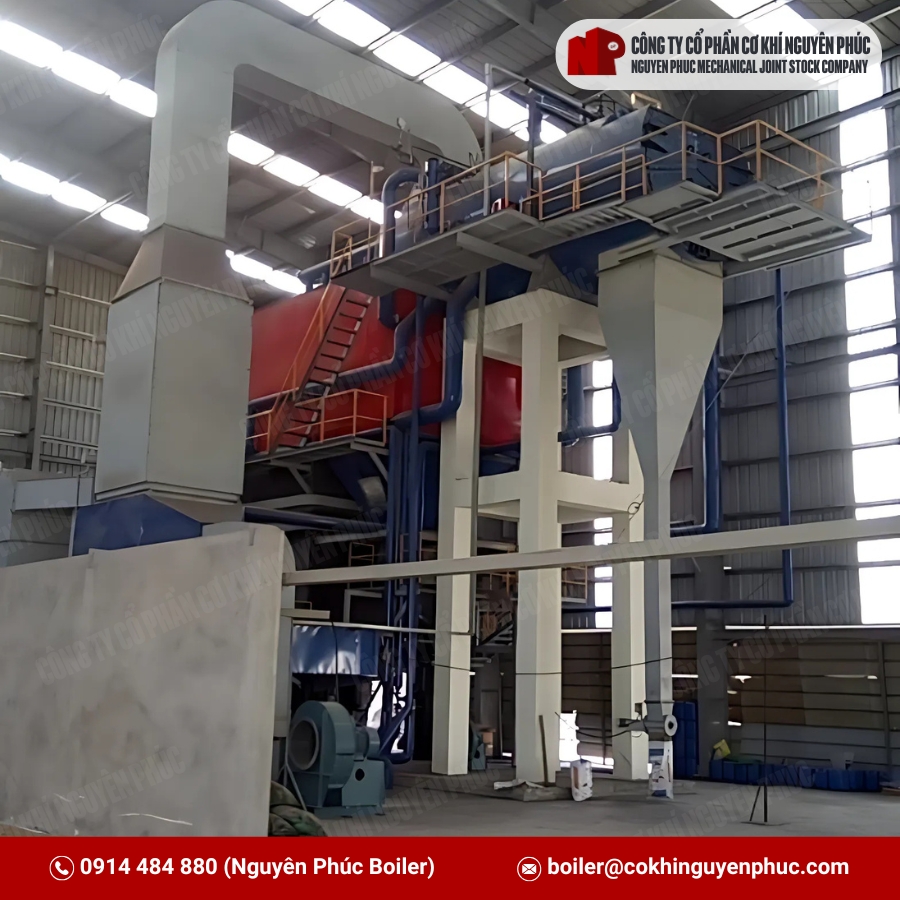

Lò hơi ống nước: Thiết bị áp lực chính là bao hơi, balô nước và các dàn ống nước. Áp suất làm việc có thể rất cao.
Lò hơi ống lửa: Thiết bị áp lực chính là thân lò (vỏ lò) và các ống lửa. Thường giới hạn ở áp suất trung bình và thấp do hạn chế về cấu trúc chịu lực của thân lò đường kính lớn.
Sản xuất hơi bão hòa: Hơi nước ở nhiệt độ sôi tương ứng với áp suất.
Sản xuất hơi quá nhiệt: Hơi nước được nung nóng tiếp sau khi bốc hơi, có nhiệt độ cao hơn điểm sôi ở cùng áp suất. Các bộ quá nhiệt cũng là thiết bị áp lực.
Việc phân loại này giúp xác định các tiêu chuẩn áp dụng, yêu cầu về vật liệu, quy trình chế tạo và chế độ kiểm tra, vận hành phù hợp.
Thiết bị áp lực lò hơi là những bộ phận mang tính cốt lõi, quyết định hiệu quả và đặc biệt là sự an toàn của toàn bộ hệ thống lò hơi. Hiểu rõ về chúng, từ cấu tạo, nguyên lý đến các yêu cầu về an toàn và vận hành là kiến thức bắt buộc đối với bất kỳ ai làm việc trong lĩnh vực này.
